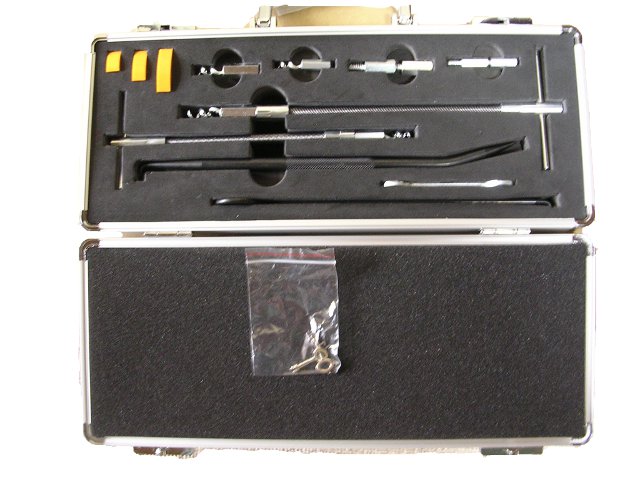

グランドパッキン抜き取り工具セット
【アルミケース付き】
🔧 商品の特徴
- ① グランドパッキンやランタンリングの取り外しに対応した専用工具セット
- ② 断面サイズ9.5mm・12.7mm・19mmのグランドパッキンに対応
- ③ 柔軟性のあるシャフトや多様な先端部品で複雑な作業にも対応
- ④ アルミケース付きで持ち運び・保管に便利
- ⑤ 撹拌機・バルブ・ポンプ・コンプレッサー・タービンなど多様な設備の保守に最適
🔧 使用用途
本工具セットは、グランドパッキンやランタンリングなどのシール材を安全かつ効率的に取り外すために設計されています。特にグランドパッキンは、スタフィングボックスと呼ばれる空間に詰め込まれ、グランド押さえで締め付けることで密封性能を発揮します。
対応するパッキンの種類には、ノンアスベストグランドパッキン、PTFE（テフロン）グランドパッキン、グラファイトパッキンなどがあり、さまざまな流体条件に応じた交換作業に対応可能です。
使用される設備としては、撹拌機、バルブ、回転ポンプ、往復動ポンプ、メカニカルシールが使えないコンプレッサーやタービンなどがあり、高温・高圧環境でもグランドパッキンが採用されるケースに対応しています。
また、ランタンリングの取り外しにも対応しており、専用のランタンパイロットを使用することで、奥まった位置にあるリングもスムーズに取り出すことが可能です。
📦 セット内容
| 分類 | 品番 | 数量 | 備考 |
|---|---|---|---|
| フレキシブルシャフト | S-1 / S-2 | 各2本 | 柔軟性のあるシャフトで狭所対応 |
| コルクスクリュー（組立済） | S11 + S12 | 1組 | 接続済み状態で出荷 |
| コルクスクリュー（部品販売） | S11 / S12 | 各3個 | 部品単体でも販売可能 |
| ランタンパイロット | S21 / S22 | 各2個 | ランタンリングの取り外しに使用 |
| ダンパー | S32 / S33 / S34 | 各1個 | 振動吸収・安定性向上 |
| その他 | ソリッドフック / レンチ | 1本 / 1個 | 補助工具として付属 |
🛠 使用方法
- 対象のグランドパッキンまたはランタンリングの断面サイズに合った工具を選びます。
- 工具の先端をシール材に差し込み、ゆっくりと引き抜きます。
- 使用後はアルミケースに収納し、保管してください。
❓ よくある質問
- Q. どんなパッキンに使えますか？
- A. ノンアスベストグランドパッキン、PTFEグランドパッキン、グラファイトパッキンなどに対応しています。
- Q. 工具はどのサイズに対応していますか？
- A. 断面寸法9.5mm・12.7mm・19mmのグランドパッキンに対応しています。
- Q. ランタンリングの取り外しにも使えますか？
- A. はい、ランタンパイロットを使用することで奥まった位置のランタンリングも取り外し可能です。
- Q. 部品だけの購入は可能ですか？
- A. はい、コルクスクリュー（S11・S12）やフレキシブルシャフト（S-1・S-2）など、部品単体での販売も行っています。
📦 セット内容
| 分類 | 品番 | 数量 | 備考 |
|---|---|---|---|
| フレキシブルシャフト | S-1 / S-2 | 各2本 | 柔軟性のあるシャフトで狭所対応 |
| コルクスクリュー（組立済） | S11 + S12 | 1組 | 接続済み状態で出荷 |
| コルクスクリュー（部品販売） | S11 / S12 | 各3個 | 部品単体でも販売可能 |
| ランタンパイロット | S21 / S22 | 各2個 | ランタンリングの取り外しに使用 |
| ダンパー | S32 / S33 / S34 | 各1個 | 振動吸収・安定性向上 |
| その他 | ソリッドフック / レンチ | 1本 / 1個 | 補助工具として付属 |
<パーツ画像>
フレキシブルシャフト 長さ１５０ｍｍと２１５ｍｍ 各２個
ランタンパイロット
ダンパー
Ｓ３２ 使用すべきパッキン径 ９．５ｍｍ～１１．１ｍｍ 使用すべきシャフト径 ３３ｍｍ～５０ｍｍ
Ｓ３３ 使用すべきパッキン径 １２．７ｍｍ～１４．３ｍｍ 使用すべきシャフト径 ５０ｍｍ～８３ｍｍ
Ｓ３４ 使用すべきパッキン径 １５．９～１７．５ｍｍ 使用すべきシャフト径 ７６ｍｍ～１５２ｍｍ
コークスクリュー
