ナガセルータック（旧 東拓工業）／メーカーコード：22114

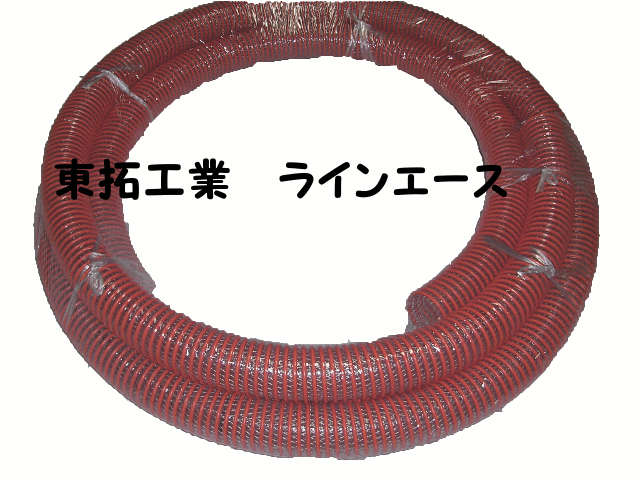

ラインエース 25mm × 50m 定尺巻
一般サクション・デリバリー用ホース
50m定尺1巻で販売します
数量「1」＝ 50m × 1巻です。
数量「1」＝ 50m × 1巻です。
商品仕様
| メーカー | ナガセルータック（旧 東拓工業） |
|---|---|
| メーカーコード | 22114 |
| 呼び径 | 25mm（1インチ） |
| 内径 | 25.4mm |
| 外径 | 34.9mm |
| ピッチ | 7.5mm |
| 質量 | 400g/m |
| 定尺 | 50m |
| 許容圧力 | 0.50MPa（5.1kgf/cm²） |
| 許容曲げ半径 | 105mm |
| 使用温度範囲 | -10～50℃ |
ご注文・配送について
法人・個人事業主限定
個人事業主は屋号が必要
メーカー直送
メーカーより直接発送
送料無料※
北海道・沖縄・離島除く
2～3営業日で発送
平日のみ発送
※個人名のみ・個人宅への配送はできません。
※北海道・沖縄・離島への送料は別途お見積りいたします。
※北海道・沖縄・離島への送料は別途お見積りいたします。
ラインエースについて
ラインエースは、一般サクション・デリバリー用として使用されるホースです。
主な用途
・一般サクション・デリバリー用
・工業用、土木用、農業用などの吸排水用途
・工業用、土木用、農業用などの吸排水用途
接続について
※継手・バンド等は付属していません。必要な場合は別途ご用意ください。
ラインエース 規格一覧
ナガセルータック「ラインエース」の標準寸法・物性です。
|
呼び径 mm |
呼び径 inch |
内径 mm |
外径 mm |
ピッチ mm |
参考質量 g/m |
定尺 m |
許容圧力 MPa |
許容曲げ半径 mm |
|---|---|---|---|---|---|---|---|---|
| 25 この商品 |
1 | 25.4 | 34.9 | 7.5 | 400 | 50 | 0.50 | 105 |
| 32 | 1・1/4 | 32.0 | 42.5 | 8.5 | 520 | 50 | 0.50 | 120 |
| 38 | 1・1/2 | 38.0 | 49.2 | 9.0 | 680 | 50 | 0.50 | 150 |
| 50 | 2 | 50.8 | 63.4 | 10.0 | 950 | 50 | 0.50 | 225 |
| 65 | 2・1/2 | 63.5 | 78.5 | 14.3 | 1,305 | 20・50 | 0.50 | 270 |
| 75 | 3 | 76.2 | 92.0 | 15.1 | 1,635 | 20・50 | 0.50 | 375 |
| 100 | 4 | 101.6 | 120.0 | 16.4 | 2,620 | 20・50 | 0.50 | 540 |
| 125 | 5 | 125.9 | 152.5 | 22.0 | 4,220 | 20 | 0.50 | 630 |
| 150 | 6 | 151.4 | 180.0 | 24.0 | 5,860 | 20 | 0.50 | 780 |
| 200 | 8 | 203.7 | 237.0 | 28.0 | 8,590 | 10 | 0.50 | 1,200 |
| 250 | 10 | 254.0 | 295.0 | 32.0 | 13,540 | 5 | 0.25 | 1,890 |
| 300 | 12 | 304.8 | 347.0 | 34.0 | 16,260 | 5 | 0.25 | 2,190 |
使用温度範囲：-10～50℃
※許容曲げ半径はホースの中心軸までの長さです。
※使用温度、金具・バンドの組み合わせ、曲げ状態により許容圧力は変わります。
※許容圧力は最高使用圧力ではありません。
※許容曲げ半径はホースの中心軸までの長さです。
※使用温度、金具・バンドの組み合わせ、曲げ状態により許容圧力は変わります。
※許容圧力は最高使用圧力ではありません。
切り売りはサイズ別に購入できます
必要な長さだけ購入する場合は、各サイズの1m単位切り売りをご利用ください。
